Alimentation
Conversion énergie
Alimentation à découpage forte puissance
Pilotage en tension et en courant
Pilotage
- Consigne de tension de sortie : commande 0-10V
- Consigne de courant de sortie : commande 0-10V
- Sortie référence interne 10V pour potentiomètre
Contrôle
- Sortie recopie de la consigne de tension
- Sortie recopie de la consigne de courant
Caractéristiques mécaniques
- Dimension : 330x105x105mm
- Masse : 2.5kg
Option mécanique
- Rack 19"4Ux360mm : OPT4U19P360
Option pilotage
- Pilotage par USB : OPTUSBALI
- Pilotage par Ethernet : OPTETHALI
Alimentation à découpage forte puissance
| Référence | Tension d'entrée (V AC) | Tension de sortie (V DC) | Courant de sortie (A DC) | Puissance (W) |
| HFW-500-12R | 230V +/-10% | 0-12 | 0-35 | 500 |
| HFW-500-16R | 230V +/-10% | 0-16 | 0-30 | 500 |
| HFW-500-18R | 230V +/-10% | 0-18 | 0-30 | 500 |
| HFW-600-18R | 230V +/-10% | 0-18 | 0-38 | 600 |
HFW-600-20R | 230V +/-10% | 0-20 | 0-30 | 600 |
HFW-600-25R | 230V +/-10% | 0-25 | 0-25 | 600 |
HFW-400-50R | 230V +/-10% | 0-50 | 0-8 | 400 |
Alimentation à découpage forte puissance
Ajustable en tension
Réglage tension de sortie
- Potentiomètre en face avant
Caractéristiques générales
- Température d'utilisation : -20/+70°C
- Rendement : 80%
- Régulation en charge : +/-2%
Caractéristiques mécaniques
- Dimension : 330x105x105mm
- Masse : 2.5kg
Option mécanique
- Rack 19"4Ux360mm : OPT4U19P360
Alimentation ajustable en tension
| Référence | Tension d'entrée (V AC) | Tension de sortie (V DC) | Courant de sortie (A DC) | Puissance (W) |
| HPW-500-12R | 230V +/-10% | 9-12 | 35 | 500 |
| HPW-500-16R | 230V +/-10% | 13-16 | 30 | 500 |
| HPW-500-18R | 230V +/-10% | 15-18 | 30 | 500 |
| HPW-600-18R | 230V +/-10% | 15-18 | 38 | 600 |
HPW-600-20R | 230V +/-10% | 18-30 | 30 | 600 |
HPW-600-25R | 230V +/-10% | 20-25 | 25 | 600 |
HPW-400-50R | 230V +/-10% | 45-50 | 8 | 400 |
Alimentation à découpage forte puissance
Ajustable en tension
Réglage tension de sortie
- Potentiomètre en face avant
Caractéristiques générales
- Température d'utilisation : -20/+70°C
- Rendement : 80%
- Régulation en charge : +/-2%
Caractéristiques mécaniques
- Dimension : 185x105x90mm
- Masse : 0.5kg
Option mécanique
- Rack 19"4Ux360mm : OPT4U19P360
Alimentation à découpage forte puissance
| Référence | Tension d'entrée (V AC) | Tension de sortie (V DC) | Courant de sortie (A DC) | Puissance (W) |
| AFB-100-6R | 230V +/-10% | 33-6 | 12 | 100 |
| AFB-100-9R | 230V +/-10% | 7-9 | 10 | 100 |
| AFB-100-12R | 230V +/-10% | 10-12 | 8 | 100 |
| AFB-100-13.5R | 230V +/-10% | 12-13.5 | 7 | 100 |
| AFB-100-28R | 230V +/-10% | 24-28 | 3 | 100 |
| AFW200-12/8-BV | 230V +/-10% | 8-12 | 20 | 200 |
AFW200-40/15-BV | 230V +/-10% | 15-40 | 4 | 200 |
| AFW200-28/20-BV | 230V +/-10% | 20-28 | 8 | 200 |
| AFW200-48/35-BV | 230V +/-10% | 35-48 | 4 | 200 |
| AFW200-120-BV | 230V +/-10% | 120 | 2 | 200 |

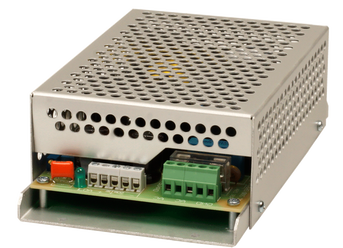

Alimentation à découpage moyenne puissance
Ajustable en tension
Réglage tension de sortie
- Potentiomètre en face avant
Caractéristiques générales
- Température d'utilisation : -20/+70°C
- Rendement : 80%
- Régulation en charge : +/-2%
Caractéristiques mécaniques
- Dimension : 185x105x90mm
- Masse : 0.5kg
Option mécanique
- Rack 19"4Ux360mm : OPT4U19P360
Alimentation à découpage moyenne puissance
| Référence | Tension d'entrée (V AC) | Tension de sortie (V DC) | Courant de sortie (A DC) | Puissance (W) |
| AFW200-12/8-BV | 230V +/-10% | 8-12 | 20 | 200 |
| AFW200-40/15-BV | 230V +/-10% | 15-40 | 4 | 200 |
| AFW200-28/20-BV | 230V +/-10% | 20-28 | 8 | 200 |
| AFW200-48/35-BV | 230V +/-10% | 35-48 | 4 | 200 |
| AFW200-120-BV | 230V +/-10% | 120 | 2 | 200 |
